一、方案簡述
應急指揮中心會場led顯示系統包括應急時間進行綜合應急處置的組織、討論和指揮場所和裝備場所的辦公室設施和智能化會議的硬件設備。解決方案提供從會場環境到智能會議系統設計和建設整套解決方案。解決方案特性：
① 會場復用性強。戰時是應急指揮場所或應急值班室，平時是多功能會議室、培訓演練室或值班休息室
② 系統穩定性、可靠性高。整個系統支持在線診斷、升級和更換，前端顯示加后端控制的設計方式使得故障診斷及其方便
③ 易管理、易操作。系統支持友好中文界面，會場音視頻切換和分配、電動投影幕、電動窗簾、投影機、DVD機等通過中控系統集中統一控制，可以方便地召開和管理會議，
④ 擴展性強。系統支持多級級聯，可以將會議規模擴展到幾百上千分會場
二、方案介紹

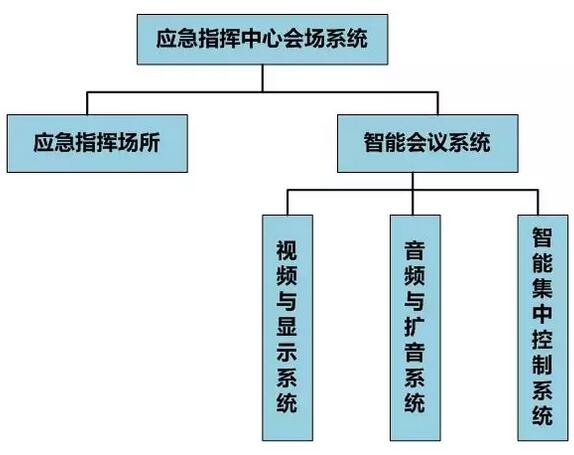

應急指揮中心會場系統構成如下圖所示：
應急指揮場所
為保證科學、合理、先進、安全可靠，本解決方案從裝修、照明、聲場環境、空調和新風等方面綜合考慮和設計，力圖使會議效果達到客觀限制條件下的最佳。
智能會議系統
智能會議系統使用專門的音頻/視頻設備，通過傳輸網絡系統，實現遠距離點與點、點與多點間的現代會議系統。它可以實時地傳送聲音、圖像和文件，與會人員可以通過電視發表意見、觀察對方表情和有關的信息，并能展示實物、圖紙、文件和實拍電視圖像，增加臨場感。還可以通過傳真、電子白板等現代化的辦公手段傳遞文件、圖表，用以討論問題。在效果上可以替代現場會議，圖像、語言和數據等信息可以通過一條信道進行傳遞。
智能會議系統由視頻和顯示系統，音頻與擴聲系統，智能集中控制系統組成。在應急指揮場所中，智能會議系統提供智能化的信息展示、輔助指揮、通信和辦公的軟硬件支持平臺。
視頻和顯示系統
視頻和顯示系統由攝像機，LED大屏幕，RGB、AV、視頻矩陣，監視器，錄像組成。
實現功能如下：
① 視頻采集功能。會場內的各種攝像設備能將會場內各種視頻信息進行采集。
② 視頻顯示及切換功能。顯示系統為LED小間距系統，由用戶根據場地大小及顯示效果選擇?？刂剖胰藛T通過控制多屏處理器，可把任何應急管理系統、會議電視、中心內攝像信號、網絡視頻等靈活地投放在屏幕上，并且可以進行單屏、組合屏顯示，圖像信號可以分割、漫游。
③ 錄播功能。由會場錄像機和錄播服務器同時實現會場內攝像錄制和多路視頻錄制功能。
④ 網絡視頻播放功能。網絡視頻服務器可以將通過衛星、公網等遠程傳輸過來的視頻信息經過處理展示到顯示設備上展示。

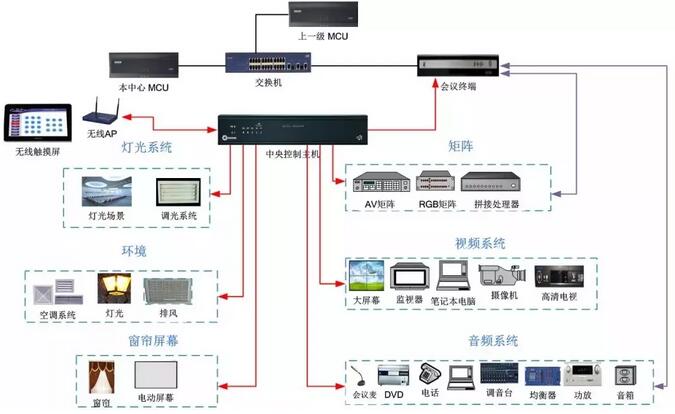

視頻與顯示系統結構示意圖如下所示：
音頻與擴聲系統
音頻系統為指揮場所內提供良好的聲場環境，保證聲音信號能夠被清晰、無失真地采集、放大及播放，分為拾音系統、擴聲系統和音頻控制系統。配置藍光播放器及高清電視機頂盒，在特定的需求下進行相關演示及播放。

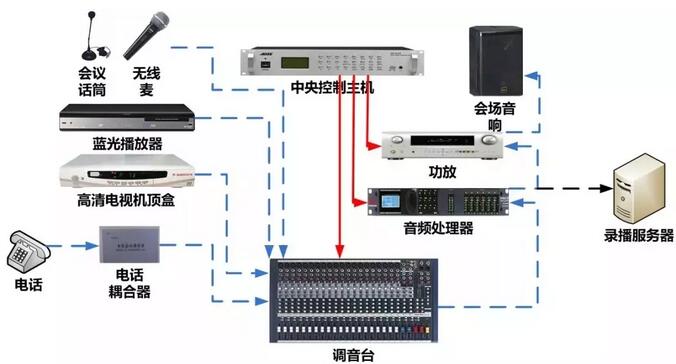

音頻與擴聲系統結構示意圖如下所示：
智能集中控制系統
智能集中控制系統是用來集中控制單個或多個會議場所內所有設備，包括各種子系統及各種設備電源的開關、現場燈光的調節、屏幕的升降、窗簾的開合，各種多媒體設備的操作等等。用戶只需在一個彩色觸摸屏上即可實現對所有系統設備的控制操作。
智能集中控制系統由中央控制主機，無線觸摸屏，無線接收器，電源控制器，燈光控制器，音量控制器等組成。

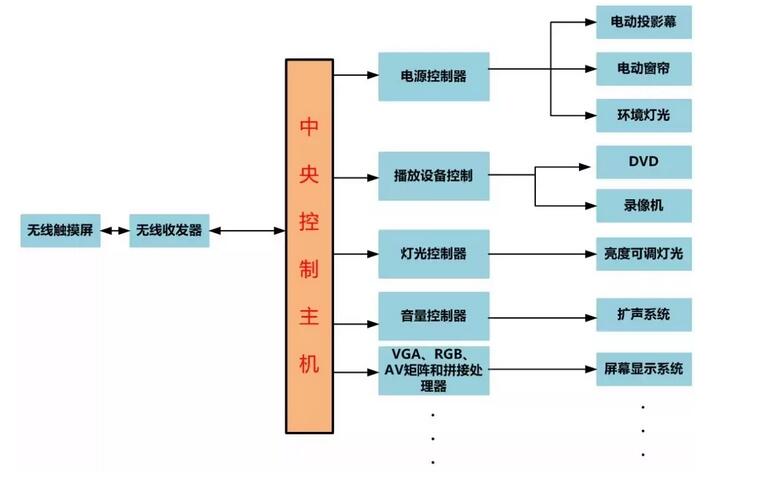

組成結構如下圖所示：
一機多屏
系統通過席位協作技術和設計手段建設本場景，實現席位人員使用本地顯示器操作數據的同時，其數據也可以在大屏或其他席位顯示終端互動顯示，實現一機多屏的效果。
權限管理
系統通過席位協作技術和設計手段建設本場景，實現擁有更高管理權限的領導席位或總指揮席位，通過權限管理界面設定，將所有的操控權限進行回收，由領導或總指揮進行統一操作、部署，確保在統一處置意圖下的合成作戰指揮能夠發揮多警種整體作戰的效果。
跨屏操作
系統通過席位協作技術和設計手段建設本場景，實現席位人員無須配置任何外置按鍵的情況下，鍵盤鼠標的操作可以從一個顯示器(如圖偵應用分析系統)向顯示器(如PGIS)平滑操控，且保持極高的通暢感，同時，席位人員對需要操作的數據信息進行鍵盤鼠標實時操作的效果。
分組管理
系統通過席位協作技術和設計手段建設本場景，按照既定的合成作戰指揮體系和合成處置流程，通過席位協作分組管理界面設定，為各警種人員的席位分配對應的操控、調用權限，以確保協同流程的通暢和系統的控制安全。
輪巡監控
系統通過席位協作技術和設計手段建設本場景，實現席位人員使用本地一套鍵盤的熱鍵，一鍵實現數據輪巡監控，并實現一鍵存儲多種輪巡應用模式。
